جزئیات محصول:
|
| قطعه دماغه: | 6 سوراخ کدگذاری دماغه موتوری | وضوح Z: | 0.1 میلی متر |
|---|---|---|---|
| اندازه: | 1050X450X690mm | ولتاژ: | 110-220 VAC، 60/50 هرتز |
| قدرت: | 80 وات | دمای کاری: | 10 تا 38 درجه سانتی گراد |
| رطوبت کاری: | 10٪ ~ 90٪ (بدون تراکم) | محدوده متحرک: | 100 میلی متر |
| وزن: | 86 کیلوگرم | تکرارپذیری: | 15 میلی متر |
| زمان عمر LED: | 40000 ساعت | مشاهده روش: | انتقال / بازتاب LED |

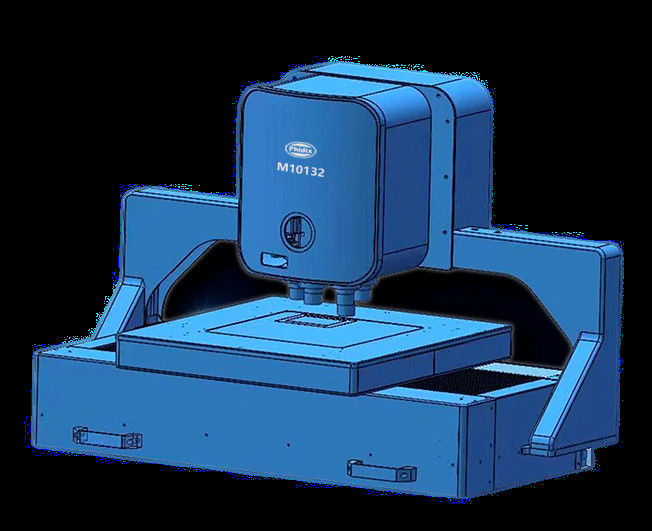

M10132 میکروسکوپ سه بعدی اتوماتیک صنعتی گنتری طراحی صنعتی
M10132 یک سیستم میکروسکوپی است که مشاهده + اندازه گیری + ضبط را یکپارچه می کند.این میکروسکوپ استریو، میکروسکوپ متالورژیکی، میکروسکوپ اندازه گیری سه بعدی را در یک، از طریق مشاهده نور خودکار پیشرو، پلت فرم موتوری با محدوده متحرک بزرگ 300x300 میلی متر، تا رابط کاربری کاملاً کاربردی، به معنای واقعی، از تصویربرداری در مقیاس ماکرو تا اندازه گیری دقیق در مقیاس میکرو، یکپارچه می کند. .
ویژگی ها: تمرکز نوری را به عنوان اصل اندازه گیری در نظر بگیرید و روش تشخیص نوری با دقت بالا را برای اندازه گیری ابعاد دقیق اتخاذ کنید.نه تنها می توان تصویر هدف را تراز کرد، بلکه می توان وضعیت سطح نقطه اندازه گیری را نیز مشاهده کرد و ارتفاع، طول، قطر، محیط و غیره را می توان اندازه گیری کرد. بزرگنمایی بالا، مناسب برای
اندازه گیری محصولات دقیق، و همچنین می تواند به عنوان یک میکروسکوپ با قدرت بالا استفاده شود.
سیستم اندازه گیری اسکن کامل خودکار سه بعدی
میکروسکوپ جدید متالورژی با درجه تحقیقاتی M10132 به مدل مرحله کار موتوری XYZ ارتقا یافته است، همراه با نرم افزار قدرتمند 2D/3D، که تعدادی از اولین ها را ادغام می کند. از ظاهر تا عملکرد، از نزدیک روند طراحی پیشرو بین المللی را دنبال می کند. برای ارائه راه حل های کامل بازرسی صنعتی سه بعدی به مشتریان.

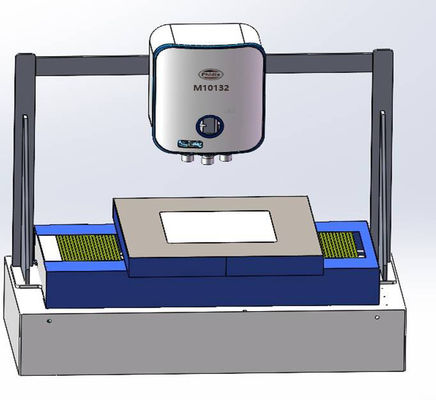

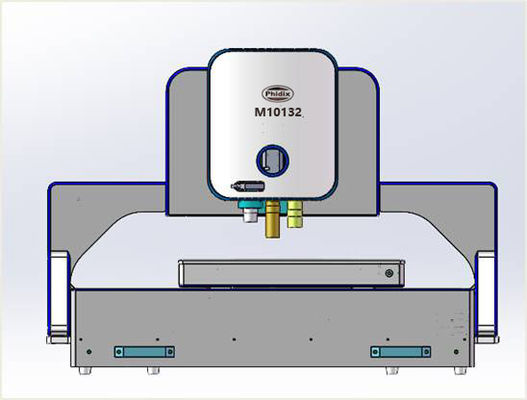

میکروسکوپ سه بعدی اتوماتیک صنعتی M10132
• سیستم اندازه گیری میکروسکوپ صنعتی موتوردار نوع دروازه ای با کامپیوتر و نرم افزار
• دماغه موتوری 6 سوراخ با طرح بی نهایت LWD متالورژیک 5x10x20x50x100x
•X/Y/Z موتوردار مرحله کار محدوده حرکت 300x300/20mm رزولوشن 15um
• نقشه واقعی دوربین مارکو برای مرور اجمالی و راهنمایی برای هر نقطه جالب
•نرم افزار نسخه پیشرفته سه بعدی شامل عملکرد دو بعدی و سه بعدی تصویر و عملکرد اندازه گیری کامل خودکار
| موارد | مشخصات | م10127 |
|
بدنه اصلی
|
دماغه: 6 سوراخ کدگذاری دماغه موتوری | ● |
| هدف: Infinity LWD Semi-APO Metallurgical 2x,5x,10x,20x,50x,100x | ● | |
| طول عمر LED: 40000 ساعت | ● | |
| روش مشاهده: انتقال/انعکاس LED | ● | |
| روش مشاهده: پلاریزه کردن | ○ | |
| روش مشاهده: DIC | ○ | |
|
مرحله موتوری XYZ
|
قابلیت تکرار: 15 میلی متر | ● |
| قابلیت تکرار: 3 میلی متر | ○ | |
| سرعت حرکت: 12 میلی متر بر ثانیه (حداکثر) | ● | |
| برد حرکتی: 300x300mm | ● | |
| اندازه صحنه: 550X570X65mm | ● | |
| بار مرحله: 10 کیلوگرم | ● | |
| Z کنترل موتوری | سرعت فوکوس خودکار 0.3 ثانیه (سریعترین)، معمولاً 1-3 ثانیه | ● |
| وضوح Z: 0.1um | ● | |
| سرعت حرکت: 20 میلی متر در ثانیه (حداکثر) | ● | |
| برد حرکتی: 100 میلی متر | ● | |
| دوربین میکرو | دوربین دیجیتال: دوربین دیجیتال شاتر 9.0M USB3.0 GS، CMOS 1 اینچی، FPS 15@5440x3648، 50@2736x1824، 60@1824x1216 | ● |
| مرحله دور | قابلیت چرخش 360 درجه، زاویه شیب 30 درجه قابل تنظیم | ○ |
| دوربین مارکو | میدان دید تا 70mm*90mm، وضوح 0.2mm | ○ |
| کامپیوتر |
Dell Xeon W-2265 12 Core 3.5 گیگاهرتز، 128G+1TNVMe 4T، RTX4000-8G، 27 اینچ 4K، نرم افزار از پیش نصب شدهکامپیوتر استاندارد برای نرم افزار نسخه 2DF، 3D |
● |
|
Dell i5 64G 256G+1T، گرافیک 2G، 27 اینچ 4K، نرم افزار از پیش نصب شده. کامپیوتر استاندارد برای نرم افزار نسخه 2D، 2DB |
○ | |
| نرم افزار | 3D، اضافه کردن 3D Scan، برای XYZ Stage+Computer | ● |
| 2 بعدی، اسکن هواپیما، برای XY یا XYZ Stage + کامپیوتر | ○ | |
| 2DF، اسکن فیوژن بالا/پایین، برای XYZ Stage+Computer | ○ | |
| فرمت تصویر | خروجی: JPEG,TIFF | ● |
|
موتوری مرحله کار |
مرحله کار موتوردار XYZ، موتور پله 2 فاز، ماژول با دقت بالا، مواد آلیاژ آلومینیوم، سطح آنودایز شده، ضد خوردگی و مقاوم در برابر خش | ● |
توجه: ● به معنای استاندارد، ○ به معنای اختیاری است
نرم افزار اسکن میکروسکوپ کامل خودکار
2D 2DB
X/Y موتوری X/Y/Z موتوردار
اسکن هواپیمای 2 بعدی اسکن اریب 2 بعدی
2DF 3D
X/Y/Z موتوری X/Y/Z موتوریزه
اسکن فیوژن دو بعدی اسکن سه بعدی
