جزئیات محصول:
|
| رنگ: | سفید | سفارشی سازی: | OEM، ODM |
|---|---|---|---|
| اندازه: | 350X450X690mm | ولتاژ: | 110-220 VAC، 60/50 هرتز |
| قدرت: | 80 وات | دمای کاری: | 10 تا 38 درجه سانتی گراد |
| رطوبت کاری: | 10٪ ~ 90٪ (بدون تراکم) | تکرارپذیری: | ≤10um، قابل ارتقا به <3um |
| وزن: | 36 کیلوگرم | هدف، واقعگرایانه: | Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x |
| زمان عمر LED: | 40000 ساعت | مشاهده روش: | انعکاس LED |
میکروسکوپ طراحی صنعتی سیستم اندازه گیری اسکن کامل خودکار سه بعدی
M10127 یک سیستم میکروسکوپی است که مشاهده + اندازه گیری + ضبط را یکپارچه می کند.این میکروسکوپ استریو، میکروسکوپ متالورژیکی، میکروسکوپ اندازه گیری سه بعدی را در یک، از طریق مشاهده نور خودکار پیشرو، پلت فرم موتوری با محدوده متحرک بزرگ 300*300 میلی متر، به رابط کاربری کاملا کاربردی، به معنای واقعی، از تصویربرداری در مقیاس ماکرو تا مقیاس میکرو ادغام می کند. اندازه گیری دقیق
ویژگی ها: فوکوس نوری را به عنوان اصل اندازه گیری در نظر بگیرید و روش تشخیص نوری با دقت بالا را برای اندازه گیری ابعاد دقیق اتخاذ کنید.نه تنها می توان تصویر هدف را تراز کرد، بلکه می توان وضعیت سطح نقطه اندازه گیری و ارتفاع، طول، قطر، محیط و غیره را نیز مشاهده کرد.قابل اندازه گیری است.بزرگنمایی بالا، مناسب برای اندازه گیری محصولات دقیق، و همچنین می تواند به عنوان یک میکروسکوپ با قدرت بالا استفاده شود.
سیستم اندازه گیری اسکن کامل خودکار سه بعدی
میکروسکوپ جدید متالورژی با درجه تحقیقاتی M10127 به مدل مرحله کار موتوری XYZ، همراه با نرم افزار قدرتمند 2D/3D، که تعدادی از اولین ها را ادغام می کند، ارتقا یافته است. از ظاهر تا عملکرد، از روند طراحی پیشرو بین المللی پیروی می کند. برای ارائه راه حل های کامل بازرسی صنعتی سه بعدی به مشتریان.

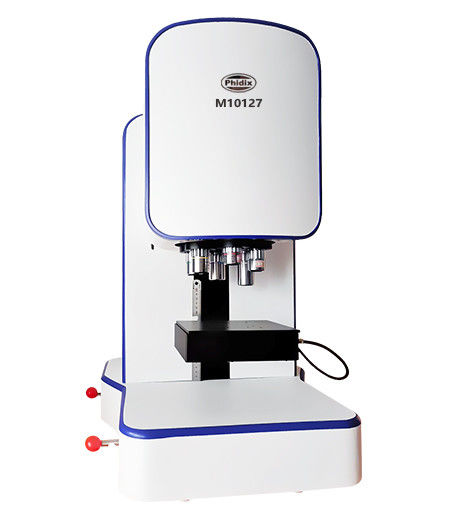

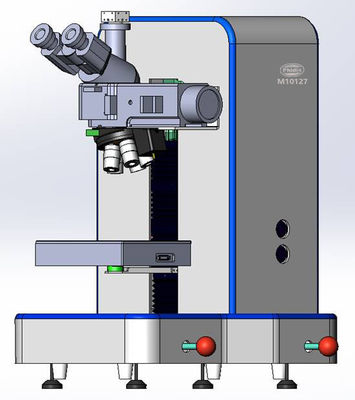

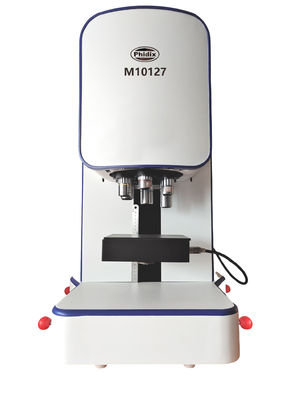

میکروسکوپ سه بعدی اتوماتیک صنعتی M10127
• سیستم اندازه گیری صنعت موتور با کامپیوتر و نرم افزار
• دماغه موتوری 6 سوراخ با طرح بی نهایت LWD متالورژیک 5x10x20x50x100x
محدوده حرکتی مرحله کار موتوری X/Y/Z 50x50/200mm رزولوشن 15mm
• نقشه واقعی دوربین مارکو برای مرور اجمالی و راهنمایی برای هر نقطه جالب
•نرم افزار نسخه پیشرفته سه بعدی شامل عملکرد دو بعدی و سه بعدی تصویر و عملکرد اندازه گیری کامل خودکار
| موارد | مشخصات | م10127 |
بدنه اصلی | دماغه: 6 سوراخ کدگذاری دماغه موتوری | ● |
| هدف: Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| طول عمر LED: 40000 ساعت | ● | |
| روش مشاهده: LED انعکاسی | ● | |
| روش مشاهده: پلاریزه کردن | ○ | |
| روش مشاهده: DIC | ○ | |
مرحله موتوری XYZ | قابلیت تکرار: 15 میلی متر | ● |
| قابلیت تکرار: 3 میلی متر | ○ | |
| سرعت حرکت: 12 میلی متر بر ثانیه (حداکثر) | ● | |
| محدوده متحرک: 50x50x200mm | ● | |
| اندازه صحنه: 150x170mm | ● | |
| بار مرحله: 10 کیلوگرم | ● | |
| Z کنترل موتوری | سرعت فوکوس خودکار 0.3 ثانیه (سریعترین)، معمولاً 1-3 ثانیه | ● |
| وضوح Z: 0.1um | ● | |
| سرعت حرکت: 20 میلی متر در ثانیه (حداکثر) | ● | |
| برد حرکتی: 20 میلی متر | ● | |
| دوربین میکرو | دوربین دیجیتال 9MPA: دوربین دیجیتال شاتر 9.0M USB3.0 GS، 1 CMOS، C-Mount، FPS 34@4096x2160، 60@2048x1080، سیگنال تاریکی حساسیت G 1146 متر با 1/30 ثانیه | ● |
| مرحله دور | قابلیت چرخش 360 درجه، زاویه شیب 30 درجه قابل تنظیم | ○ |
| دوربین مارکو | میدان دید تا 70mm*90mm، وضوح 0.2mm | ○ |
| کامپیوتر | Dell Xeon W-2265 12 Core 3.5 گیگاهرتز، 128G+1TNVMe 4T، RTX4000-8G، 27 اینچ 4K، | ● |
Dell i5 64G 256G+1T، گرافیک 2G، 27 اینچ 4K، نرم افزار از پیش نصب شده. | ○ | |
| نرم افزار | 3D، اضافه کردن 3D Scan، برای XYZ Stage+Computer | ● |
| 2 بعدی، اسکن هواپیما، برای XY یا XYZ Stage + کامپیوتر | ○ | |
| 2DF، اسکن فیوژن بالا/پایین، برای XYZ Stage+Computer | ○ | |
| فرمت تصویر | خروجی: JPEG,TIFF | ● |
موتوری | مرحله کار موتوردار XYZ، موتور پله 2 فاز، ماژول با دقت بالا، مواد آلیاژ آلومینیوم، سطح آنودایز شده، ضد خوردگی و مقاوم در برابر خش | ● |
توجه: ● به معنای استاندارد، ○ به معنای اختیاری است
نرم افزار اسکن میکروسکوپ کامل خودکار
2D 2DB
X/Y موتوری X/Y/Z موتوردار
اسکن هواپیمای 2 بعدی اسکن اریب 2 بعدی
2DF 3D
X/Y/Z موتوری X/Y/Z موتوریزه
اسکن فیوژن دو بعدی اسکن سه بعدی
