جزئیات محصول:
|
| رنگ: | سفید | سفارشی سازی: | OEM، ODM |
|---|---|---|---|
| بسته بندی: | 1 عدد / کارتن | ضمانتنامه: | 1 سال |
| لوله کشی: | سه چشمی | تئوری: | میکروسکوپ متالورژیکی |
| سیستم نوری: | سیستم نوری تصحیح انحراف رنگی بی نهایت | چشمی: | سفارشی |
| سر: | سر سه چشمی لولایی | هدف، واقعگرایانه: | هدف متالوگرافی نیمه آپوکروماتیک |
| میکرومتر: | میکرومتر با دقت بالا، مقدار مقیاس 0.01 میلی متر | صحنه: | دو سایز موجود |
| برجسته کردن: | میکروسکوپ متالورژی نوری 400X لولایی,میکروسکوپ متالورژیک نوری ODM Phidix,شیء میکروسکوپ 0.01 میلی متری 400x |
||

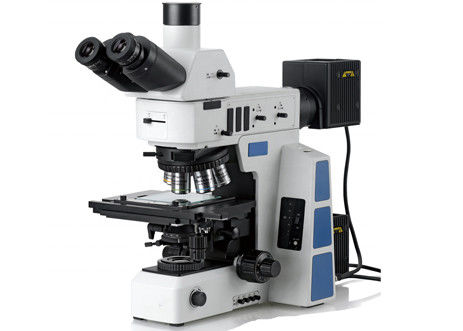

میکروسکوپ متالورژی قابل حمل سه چشمی پلاریزه کننده 400X برای آنالیز عنصر
میکروسکوپ متالورژیکی قابل حمل سه چشمی قطبی M10103 400X برای آنالیز عنصرمتالوگرافی عمدتاً به شاخه‌ای از علم مواد اشاره دارد که از میکروسکوپ‌های نوری (متالوگرافی) و میکروسکوپ‌های استریو برای تجزیه و تحلیل، مطالعه و توصیف ریزساختار، ساختار کم‌مصرف و ساختار شکسته مواد استفاده می‌کند.این شامل تصویربرداری و تجزیه و تحلیل کیفی ریزساختار مواد است.خصوصیات کمی همچنین شامل آماده سازی نمونه و روش های نمونه برداری لازم است.عمدتاً فاز و ساختار ماده، دانه‌های کریستال (شامل بلورهای فرعی احتمالی)، تعداد، مورفولوژی، اندازه، توزیع، جهت‌گیری و آرایش فضایی اجزای غیرفلزی و حتی برخی عیوب کریستالی را منعکس و مشخص می‌کند. دررفتگی ها).
امکانات:
- بهترین سیستم اپتیکال تصحیح دو رنگ و افزایش کنتراست بی نهایت جهان (ICCS) را برای ارائه واضح ترین تصاویر به کاربران بکار ببرید.
- با استفاده از 5 نوع قسمت بالایی، 3 نوع قسمت پایینی و ترکیب دو ستون، می توان آن را به صورت دلخواه و انعطاف پذیر با توجه به نیازهای تشخیص مواد و هزینه های اقتصادی خود ترکیب کرد، که می تواند تجزیه و تحلیل مواد شفاف، مواد مات و مواد فلورسنت را محقق کند.در عین حال، دارای فضای ارتقاء قوی برای اطمینان از نیازهای آزمایشی آینده شما است.
- بزرگترین ارتفاع مدل صنعت می تواند به 380 میلی متر برسد و فضای عملیاتی فوق العاده ای را برای شما فراهم کند.
- انعطاف پذیری نزدیک به کاربر، نیازی به پرسنل حرفه ای برای ارتقاء قطعات تجهیزات نیست و کاربر می تواند به تنهایی عملیات را انجام دهد.

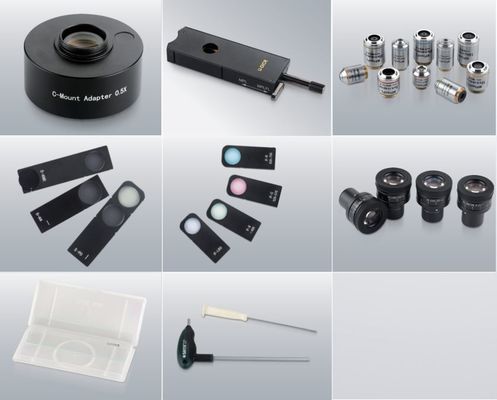

| موارد | مشخصات | M10103A | M10103B |
| سیستم نوری | سیستم نوری اصلاح شده رنگ بی نهایت | ● | ● |
| مشاهده | میدان روشن / میدان تاریک / قطبی / DIC | ● | ● |
| چشمی | چشمی با پلان میدان عریض نقطه چشمی PL10X25mm، دیوپتر قابل تنظیم | ● | ● |
| چشمی با پلان میدان عریض با نقطه چشمی PL10X25mm، با رتیکل، دیوپتر قابل تنظیم | ○ | ○ | |
| سر در حال مشاهده | شیب 30 درجه، تصویر ایستاده، سر سه چشمی ژمل بی نهایت با فاصله بین مردمکی 50-76 میلی متر، نسبت تقسیم 100:0 یا 0:100 | ● | ● |
| شیب 30 درجه، تصویر معکوس، سر سه چشمی بی نهایت جمل، فاصله بین مردمکی: 50 میلی متر ~ 76 میلی متر.نسبت تقسیم R:T=100:0 یا 20:80 یا 0:100 | ○ | ○ | |
| 5-35 درجه قابل تنظیم، تصویر ایستاده، سر سه چشمی جمل بی نهایت، فاصله بین مردمکی: 50 میلی متر ~ 76 میلی متر.نسبت تقسیم R:T=100:0 یا 0:100 | ○ | ○ | |
| هدف، واقعگرایانه | هدف متالورژیکی نیمه آپوکروماتیک BD 5X/0.15، WD=13.5mm | ● | ● |
| هدف متالورژیکی نیمه آپوکروماتیک BD 10X/0.30 WD=9mm | ● | ● | |
| هدف متالورژیکی نیمه آپوکروماتیک BD 20X/0.50 WD=2.5mm | ● | ● | |
| هدف متالورژیکی نیمه آپوکروماتیک BD 50X/0.80، WD=1.0mm | ● | ● | |
| هدف متالورژیکی نیمه آپوکروماتیک BD 100X/0.90، WD=1.0mm | ● | ● | |
| هدف متالورژیکی نیمه آپوکروماتیک BD 20X/0.40، LWD=8.5mm | ○ | ○ | |
| هدف متالورژی نیمه آپوکروماتیک میدان روشن 5X/0.15 WD=19.5mm | ○ | ○ | |
| هدف متالورژی نیمه آپوکروماتیک میدان روشن 10X/0.30 WD=10.9mm | ○ | ○ | |
| هدف متالورژی نیمه آپوکروماتیک میدان روشن 20X/0.50 WD=3.20mm | ○ | ○ | |
| هدف متالورژی نیمه آپوکروماتیک میدان روشن 50X/0.80، WD=1.20mm | ○ | ○ | |
| هدف متالورژی نیمه آپوکروماتیک میدان روشن 100X/0.90، WD=1.0mm | ○ | ○ | |
| هدف نیمه آپوکروماتیک با حلقه اصلاح 50X/0.70، WD=2.3~2.9mm | ○ | ○ | |
| پیوست DIC | برای هدف BD درخواست کنید | ○ | ○ |
| قطعه دماغه | دماغه شش تایی BD (با شیار DIC) | ● | ● |
| دماغه پنج گانه BD (با شیار DIC) | ○ | ○ | |
| دماغه شش تایی میدان روشن (با شیار DIC) | ○ | ○ | |
| دماغه هفت گانه میدان روشن (با شیار DIC) | ○ | ○ | |
| قاب | بدنه منعکس شده/انتقال، تنظیم کواکسیال درشت و خوب موقعیت پایین، فاصله تنظیم درشت: 25 میلی متر؛دقت خوب: 0.001 میلی متربا تنظیم درشت توقف و تنظیم سفتی.ترانسفورماتور ولتاژ گسترده 100-240 ولت داخلی، خروجی برق دو طرفه.شدت قابل تنظیم توسط مجموعه دیجیتال و تنظیم مجدد.سوئیچ برای بازتاب و انتقال، فیلترهای انتقال داخلی داخلی LBD/ND6/ND25) | ● | |
| بدنه منعکس شده، تنظیم کواکسیال درشت و خوب موقعیت پایین، فاصله تنظیم درشت: 25 میلی متر؛دقت خوب: 0.001 میلی متربا تنظیم درشت توقف و تنظیم سفتی.ترانسفورماتور ولتاژ گسترده 100-240 ولت داخلی.شدت با تنظیم دیجیتال و تنظیم مجدد قابل تنظیم است. | ● | ||
| روشنگر منعکس شده | نورپرداز BD منعکس شده با دیافراگم میدان عنبیه و دیافراگم دیافراگم، قابل تنظیم مرکزی.دارای شیار فیلتر و شکاف پلاریزه.دارای سوئیچ برای میدان روشن و تاریک | ● | ● |
| فیلتر کنید | فیلتر تداخل، طبیعی، برای نور بازتابی | ● | ● |
| فیلتر تداخل، آبی≤480 نانومتر، برای نور منعکس شده | ○ | ○ | |
| فیلتر تداخل، سبز: 520 نانومتر تا 570 نانومتر، برای نور بازتابی | ○ | ○ | |
| فیلتر تداخل، قرمز: 630nm-750nm، برای نور بازتابی | ○ | ○ | |
| خانه چراغ | شلنگ لامپ هالوژن 12V100W، از پیش تنظیم شده مرکزی. | ● | ● |
| لامپ هالوژن 12 ولت / 100 وات | ● | ● | |
| صحنه | مرحله مکانیکی 4 اینچی سه لایه با صفحه شیشه ای (برای مدل RT) / صفحه فلزی (برای مدل R)، محدوده متحرک: 102 میلی متر (Y) * 105 میلی متر (X) | ● | ● |
| میز کار دوار | روی ویفر 2"/3"/4" اعمال کنید | ● | ● |
| کندانسور | کندانسور آکروماتیک نوع چرخشی (NA0.9) | ● | |
| پلاریزه کننده | پلاریزه ثابت | ● | ● |
| تحلیلگر | آنالایزر قابل سنجش 360 درجه | ● | ● |
| آنالایزر ثابت | ○ | ○ | |
| فوکوس C-mount | 1X فوکوس C-mount | ● | ● |
| 0.35X فوکوس C-mount | ○ | ○ | |
| 0.5X فوکوس C-mount | ○ | ○ | |
| 0.65X فوکوس C-mount | ○ | ○ | |
| میکرومتر مرحله | میکرومتر مرحله با دقت بالا (0.01 میلی متر) | ○ | ○ |
| کلید آلن | نوع 4 | ● | ● |
| نوع 5 | ● | ● | |
| بسته بندی | اسفنج + جعبه داخلی + کارتن (برای یک بسته) | ● | ● |
توجه: ● به معنای استاندارد، ○ به معنای اختیاری است
میکروسکوپ متالورژیکی جدید M10103 برای تحقیق با تعدادی طراحی پیشرو در ظاهر و عملکرد، با رعایت فلسفه کاوش مداوم و خود تعالی، برای ارائه یک راه حل تشخیص کامل و توسعه یک الگوی جدید در زمینه صنعتی متولد شده است.
هد دید با نسبت چندشاخه
سر مشاهده M10103 از چندین گزینه برای نسبت تقسیم طراحی شده است.با سیستم تصویربرداری پرتو گسترده، میدان دید فوق العاده گسترده 26.5 میلی متری در دسترس است.سر سه چشمی با تصویر ایستاده، نسبت شکاف دوچشمی: Trinocular = 100:0 یا 0:100.جهت حرکت نمونه ها همان است که مشاهده می شود.سر سه چشمی با تصویر معکوس، نسبت شکاف دوچشمی: Trinocular=100:0 یا 20:80 یا 0:100.به جز تغلیظ 100 درصد نور به لوله چشمی یا لوله دوربین، گزینه دیگری با 20 درصد نور به لوله چشمی و 80 درصد به لوله دوربین وجود دارد تا امکان مشاهده چشمی و خروجی تصویر به طور همزمان وجود داشته باشد.
سیستم پلاریزاسیون
پلاریزه کننده و آنالایزر در سیستم پلاریزاسیون به حذف نور سرگردان در تشخیص نیمه هادی و PCB کمک می کند، تصویر با جزئیات واضح قابل دستیابی است.آنالایزر ثابت و آنالایزر قابل چرخش برای گزینه وجود دارد.نمونه را می توان در زوایای مختلف قطبش با 360 مشاهده کرد.آنالایزر قابل چرخشعلاوه بر این، این سیستم پلاریزاسیون را می توان به سیستم کنتراست تداخل دیفرانسیل Nomarski پس از نصب یک پیوست DIC توسعه یافته جدید ارتقا داد.
سیستم کنتراست تداخل دیفرانسیل نومارسکی
ناهمواری های کوچک روی سطح که در میدان روشن یافت نمی شوند، می توانند با استفاده از پیوست U-DICR برای ایجاد پس زمینه با کنتراست بالا شناسایی شوند.این به طور گسترده ای برای آزمایش ذرات رسانای LCD، خراش سطح دیسک دقیق استفاده می شود.

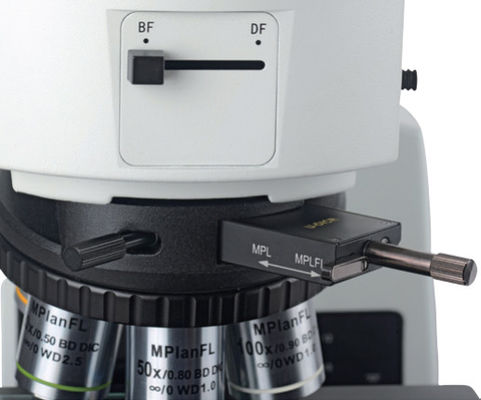

اتصال بین فیلتر چگالی خنثی و سوئیچ برای BF و DF
اهرم جلوی روشنگر برای جابه‌جایی بین میدان روشن و میدان تاریک استفاده می‌شود و با فیلتر چگالی خنثی (ND50) همراه است.وقتی از DF به BF تغییر می‌کنید، فیلتر ND50 داخلی نقش کاهش شدت نور را بر عهده می‌گیرد، علمی‌تر و راحت‌تر.
دماغه های اختیاری
زاویه موجود بین محور نوری و محور چرخش چندین دماغه به 15 درجه کاهش می یابد.برای بهبود دقت مرکز و تمرکز مفید است.حداکثر هفت هدف را می توان همزمان جمع کرد.بزرگنمایی مداوم و معقول از کم به زیاد، قابل دستیابی است.
طراحی ارگونومیک
■ شدت را می توان به طور انعطاف پذیر توسط دستگاه کم نور که در سمت راست قاب قرار دارد تنظیم کرد.تغییر ولتاژ نمایشگرهای تمام دیجیتال.تنظیم شدت و فوکوس کواکسیال به طور همزمان، راندمان کار را بهبود می بخشد.
■ نور منعکس شده یا منتقل شده را می توان با دکمه روی صفحه نمایش دیجیتالی کم نور تغییر داد.با استفاده از دکمه RE-SET برای حفظ شدت نور در حدود 8 ولت (با علامت دوربین روی صفحه نمایش کم نور)، ولتاژ بهینه برای فوتومیکرووگرافی است.
■ چهار نگهدارنده فیلتر داخلی با سه فیلتر استاندارد، یک نگهدارنده خالی برای فیلتر اختیاری.تمام فیلترها را می توان با بیرون کشیدن اهرم از مسیر نوری خارج کرد.
■ سیستم فوکوس کواکسیال موقعیت پایین با تنظیم تنش، محدوده درشت 25 میلی متر و دقت خوب 0.001 میلی متر است.ارتفاع یک نمونه کوچک، مانند توپ لحیم کاری، قابل اندازه گیری است.
مرحله با تنظیم در دست راست
4 اینچ مرحله مکانیکی دو لایه، آن را با دستگاه قفل برای محدود کردن حرکت محور Y است.به طور گسترده ای در تشخیص افقی برای جلوگیری از گم شدن استفاده می شود.صفحه شیشه ای برای نور عبوری قابل اتصال است.
روشنگر منتقل شده و منعکس شده
لامپ 12 ولت 100 وات طول عمر با لامپ هالوژن، نور روشن و یکنواختی را فراهم می کند.کندانسور آکروماتیک نوع نوسانی جدید (NA0.9) عملکرد روشنایی کوهلر را در بزرگنمایی کمتر بهینه می کند و انحراف کروماتیک و کروی را تصحیح می کند.
اهداف متالورژی نیمه آپوکروماتیک LWD حرفه ای
■ اهداف BD برای همه منظوره طراحی شده اند، برای مشاهده میدان روشن/میدان تاریک/قطبی/دی سی در دسترس هستند.با نور زیاد، کارایی بازرسی نمونه بهبود می یابد.
■ به شدت با استفاده از لنز با قابلیت عبور بالا و تکنولوژی پوشش پیشرفته، رنگ طبیعی نمونه ها را بازیابی می کند.
■ روکش آلومینیومی وزن را کاهش می دهد، از آلودگی جلوگیری می کند و همچنین قابلیت کنترل دماغه را بهبود می بخشد.
■ طراحی نیمه آپوکروماتیک کنتراست و وضوح تصاویر را بهبود می بخشد.
■ فاصله کاری طولانی با نیازهای تشخیص حرفه ای مطابقت دارد، به طور گسترده در انواع زمینه های صنعتی استفاده می شود.
■ این اهداف همچنین می توانند در مشاهده فلورسانس استفاده شوند.
■ هدف میدان روشن LWD حرفه ای برای گزینه.
چشمی های طرح میدان فوق العاده با نقطه چشمی بالا
■ چشمی M10103 از میدان دید معمولی 22 میلی‌متری عبور می‌کند و به 25 میلی‌متر و 26.5 میلی‌متر می‌رسد، میدان دید بسیار صاف‌تر و گسترده‌تر، برای بهبود راندمان کار مفید است.
■ قرار دادن پین روی درج های چشمی در لوله چشمی، ثابت کردن چشمی برای فوکوس آسان.محدوده قابل تنظیم بزرگتر دیوپتر از -8 تا +5، نیازهای بیشتر کاربران مختلف را برآورده می کند.
■ فنجان چشمی را می توان برای جلوگیری از نور سرگردان خارجی بالا برد.کسانی که عینک دارند باید فنجان را پایین بیاورند تا هم از عینک و هم از چشمی محافظت شود.
M10103 برای مشاهدات چندگانه، مانند میدان روشن، میدان تاریک (فقط نور منعکس شده)، پلاریزه، DIC (فقط نور بازتابی) در دسترس است.
اندازه میکروسکوپ متالورژی نوری M10103 (mm)
نمودار طرح کلی میکروسکوپ متالورژیکی سری M10103
